Ytdiamantkärnborrrigg SX16 NQ 1250m

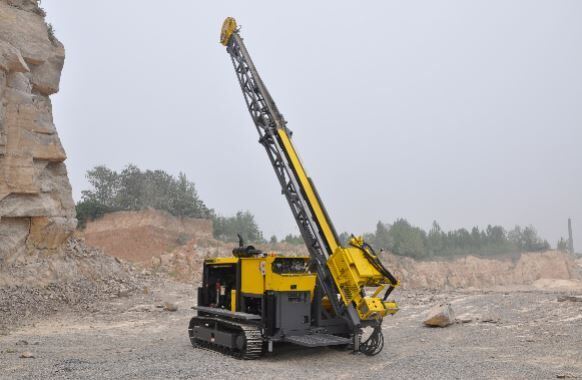

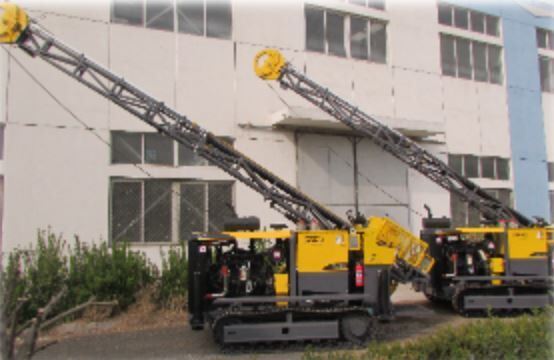

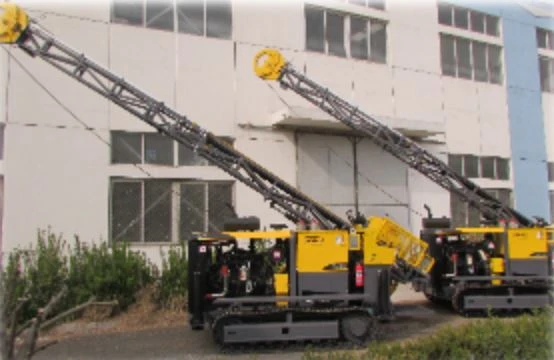

SX16 ytdiamantkärnborrrigg

SX16 Surface core-borriggen är designad för olika borroperationer med ett direktmatningssystem med långa-stak, en T3-motor med låga-emissioner och en kraftfull huvudvinsch. Det anses vara en av de mest produktiva djupa-hålsborrarna i sin klass och erbjuder hög-standardtillförlitlighet och produktivitet.

Den bevisade kapaciteten kommer från det uppgraderade kraftpaketet och hydraulsystemet, såväl som lyftanordningar och mekaniska strukturer.

Dumpmusten, hydrauliska nivelleringsdomkrafter och vikbar mast gör SX16 snabb att sätta upp. Den radiostyrda larvbanan (tillval) gör det möjligt för borren att enkelt manövrera på platsen och håller föraren på säkerhetsavstånd. Standardskydden och nödstoppsknapparna- gör riggen användarvänlig-och säker att använda.

Drag

· Dumpmast -- skapar en stabil arbetsplattform och sänker arbetshöjden dramatiskt.

· Ny teleskopmast -- Enkel installation och kapabel till 6 m spödrag samtidigt som den är kompakt för transport.

· Hydrauliska nivelleringsdomkrafter och masthöjningscylindrar -- gör riggen lätt att sätta upp.

· Christensen-chuck och rotationsenhet med kanadensiskt-ursprung – erbjuder höga förväntningar på prestanda och tillförlitlighet.

· Hydraulisk spöhållare – ger snabb spångklämning, förbättrad tillförlitlighet och minskat servicebehov.

· Radiostyrd larvbana – Förbättrad rörlighet och säkerhet.

Borrkapacitet

Btråd 1540m

Ntråd 1250m

Htråd 780m

Ptråd 480m

* Djupet baseras på vertikalt hål *

Huvudlyft

Single line kapacitet: Bar trumma 80 kN

Linjehastighet: Bar trumma 40 m/min

Kabelstorlek: 35 mx 16 mm

WireLine

Kapacitet:1800 m av 6 mm WL

1000 m av 7 mm WL

Lindrag: bar trumma: 11,9 kN

Full trumma: 3,0 kN

Linjehastighet: bar trumma 114 m/min

Full trumma 453 m/min

Mast och fodersystem

Foderväg: 3,5 m

Matningshastigheter: snabb och långsam, variabel kontroll

Dragkraft: 59,6 kN

Dragkraft: 138 kN

Borrvinkel: 45 till 90 grader
Spöns draglängd: 6,09 m

Kraftenhet

Tillverkning: Cummins

Modell: QSB6.7 Tier III

Volym: 6,7 liter 6 cyl.

Effekt: 153 kW

RPM: 1800

Motortyp: Diesel turboladdad, vattenkylning

Elsystem: 24 V (Alternator 24 V, 95Amp)

Hydraulsystem:

Primärpump: 28 MPa – 280 l/min

Sekundärpump: 20 MPa – 170 l/min

Hjälppump: 21,5 MPa – 55 l/min

Hydrauloljekylning: Luft

Borrhuvud och spindelhastigheter

Effekt: hydraulisk motor, variabel

Hastighet/back 4

Slutdrift: Tyst kedjedriven, förhållande 2:5

Spindel 117 mm (ID)

Spindelhastighet: 117-1300 rpm

Vridmoment: Max 5113 Nm

Huvud: Sväng bort (valfritt till sidoförskjutning)

Crawler-alternativ

Styrmetod Radiofjärrstyrd

Hastighet Max hastighet 3 km/h

Spårtyp Heavy duty, 300 mm bandsko

Chuck montering

Typ: Hydraulisk öppen, fjäderstängd

Max innerdiameter: 117 mm

Hållbarhet: 18 143 kg

Spöhållare

Typ: Hydraulisk öppen, gasfjäder stängd

Max innerdiameter: 210 mm

Hållbarhet: 15 000 kg

Borrbasstöd

Trailermonterad rigg 4 x 770 mm hjul

Stöd: 4 hydrauliska domkrafter

Dyndiameter: 200 / 230 mm

Åklängd: 550 mm

Vikt

Hjultyp: 7000 kg (ej tillgängligt för DH)

Bandmonterad 9000 kg

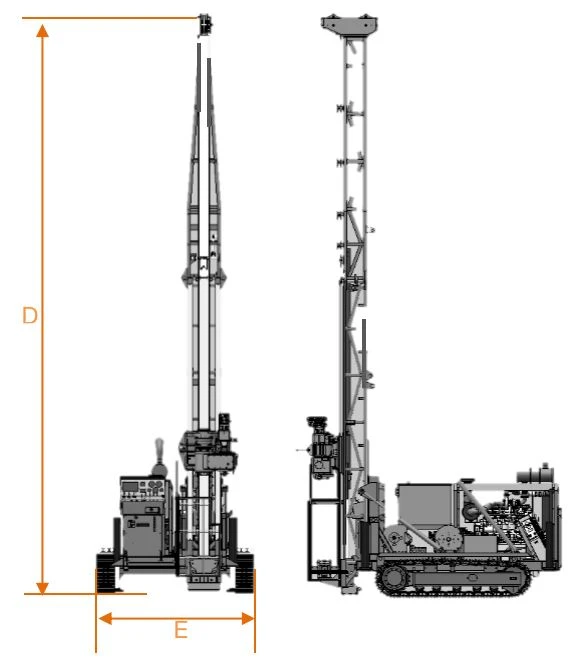

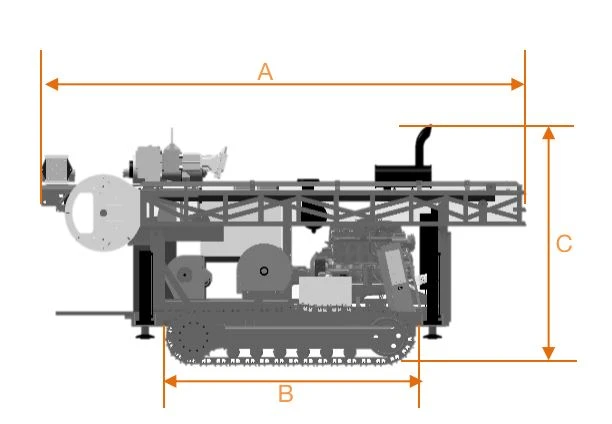

Dimensioner (transport/arbetsplats)

A: 5150 mm

B: 2700 mm

C: 2340 mm

D : 9650 mm
